3.5寸人机界面

2021-09-15 14:03:51

产品型号: AMZ035W01RAWD白色/AMZ035W01RABD黑色

通讯方式:2个串口,串口1:支持RS232 RS485;串口2:RS485


  • 产品概述



一、产品参数

产品规格

硬件性能

型号

AMZ035W01RAWD白色/AMZ035W01RABD黑色

显示屏

3.5" TFT LCD

分辨率(Px)

320X240

色彩

26万

亮度

300 cd/m2

背光

LED

LED寿命

2万小时

触摸屏

4线式工业电子触摸屏(表面硬度4H)

CPU

32-bit 600MHz ARM9

存储器

128Mbyte SPI Nand Flash

RTC

实时时钟内置

以太网

掉电数据保存

支持

USB端口

1个USB2.0 Device端口

程序下载方式

USB下载

U盘

不支持

通讯端口

2个串口,串口1:支持RS232/RS485;串口2:RS485

电气规格

额定功率

<2W

额定电压

DC 10-30V

电源保护

具备+/-2KV雷击浪涌保护能力

允许失电

<5ms

CE&ROHS

符合EN61000-6-2:2005,EN61000-6-4:2007标准;雷击浪涌+/-2KV,群脉冲+/-4KV;静电接触放电+/-4KV;静电空气放电+/-10KV.

环境规格

工作温度

-20℃~60℃

存储温度

-30℃~70℃

环境湿度

10~90%RH(无冷凝)

抗震性

10-25Hz(X、Y、Z方向,2g/30分钟)

冷却方式

自然风冷

其他参数

防护等级

前面板符合IP65(配合平整盘柜安装),机身后壳符合IP20

触摸屏有效显示区

70.08mmX52.56mm

开孔尺寸

68mmX68mm

外形尺寸

86mmX86mm

整机净重

101g

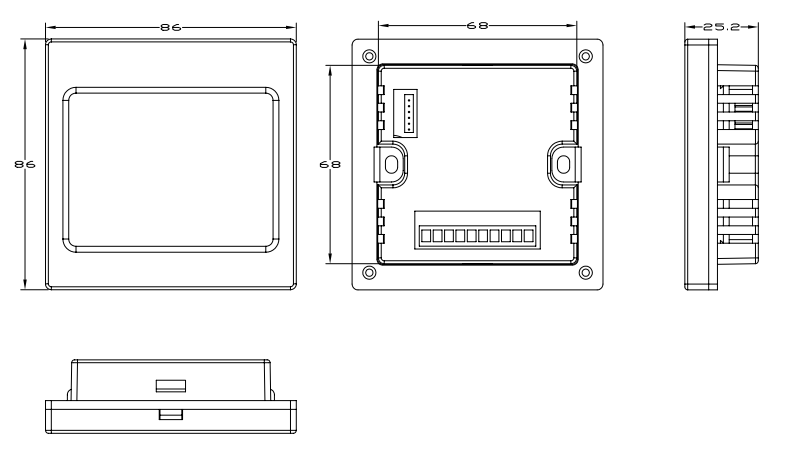

二、产品尺寸

显示尺寸

整机尺寸

开孔尺寸

最大厚度

3.5英寸

86*86mm

68*68mm

25.2mm

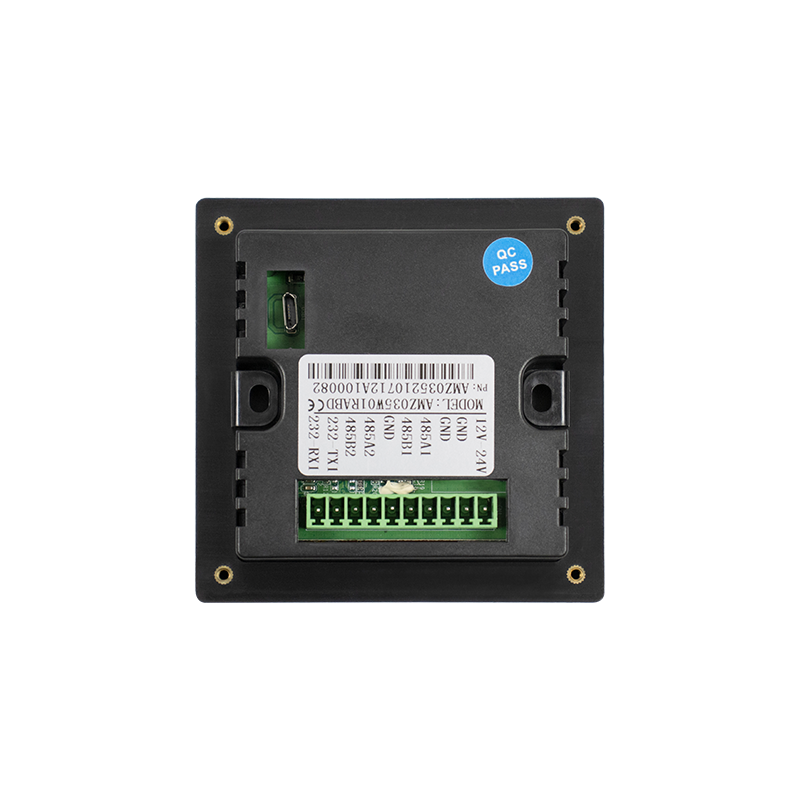

三、Pin脚定义


管脚

定义

COM1 RS485

COM1 RS232

COM2 RS485

电源

1

12-24V




+10-30V

2

GND




电源地

3

GND

GND

GND



4

485A1

RS485 A1




5

485B1

RS485 B1




6

GND



GND


7

485A2



RS485 A2


8

485B2



RS485 B2


9

TXD1


RS232 TXD



10

RXD1


RS232 RXD
